Наши железобетонные стеновые панели preWall

Наши панели производятся по ГОСТ 12504-2025 «Панели стеновые внутренние бетонные и железобетонные для жилых и общественных зданий. Общие технические условия». Введён в действие с 1 января 2026 года в качестве национального стандарта Российской Федерации.

В основе нашей системы панельного домостроения в ИЖС и малоэтажном сегменте МКД лежит концепция однослойных преднапряжённых стеновых панелей небольшого размера - от 1,4 до 2,1 метра шириной и от 2,5 до 3,7 метра высотой. Толщина панели - 120 мм.

Преднапряжение выполняется за счёт натягиваемой перед заливкой бетона на упоры арматурной проволоки Вр-1 толщиной 6 мм. Усилие натяжки каждого стержня - 350-370 кг. Обычно в каждой панели имеется по 6-8 таких натянутых струны. Также панель армируется сетками и косвенной арматурой, а в районе проёмов - дополнительной рабочей с диаметром 8-12 мм. Класс бетона, применяемого при производстве панелей - В25 (М350).

Предварительное напряжение бетона создаёт сжимающие напряжения в бетоне ещё на этапе производства панели, до того, как он начнёт работать под эксплуатационными нагрузками. Это позволяет конструкции:

• эффективнее сопротивляться растягивающим нагрузкам и предотвращает появление трещин.
• повышает устойчивость стены за счёт повышения её жесткости. Критическая сила Эйлера в преднапряжённых панелях значительного больше, чем в ненапряжённых, поэтому они дольше сохраняют свою прямолинейность и лучше отрабатывают сжимающую нагрузку при меньшей толщине.
• изделия становятся менее чувствительными к деформациям при транспортировке и монтаже, их можно перевозить в горизонтальном положении в больших стопках, просто разделив прокладками, не боясь повредить.
• панели легко кантуются и переводятся из горизонтального (транспортного) в вертикальное (рабочее) положение простым перецеплением за соответствующие монтажные петли.

Панели крепятся к фундаменту и соединяются между собой за счёт башмаков с болтами М16:

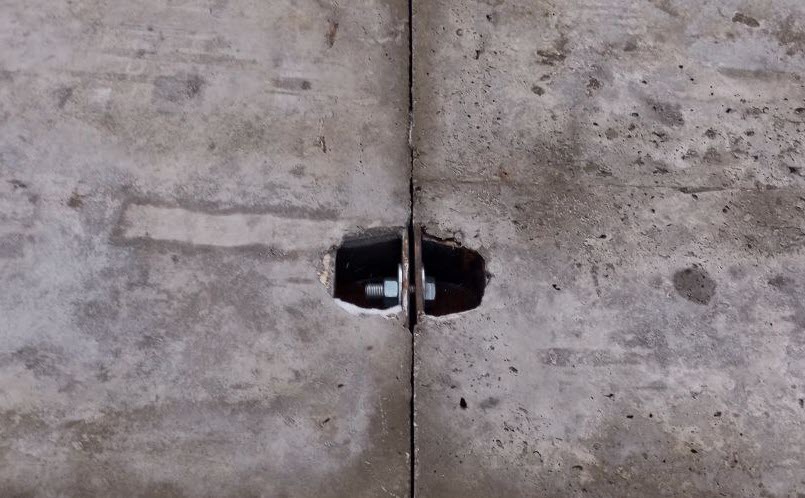

Рис.1. Болтовое соединение панелей между собой

Каждый башмак надёжно вмоноличен в тело панели за счёт анкеровочной арматуры:

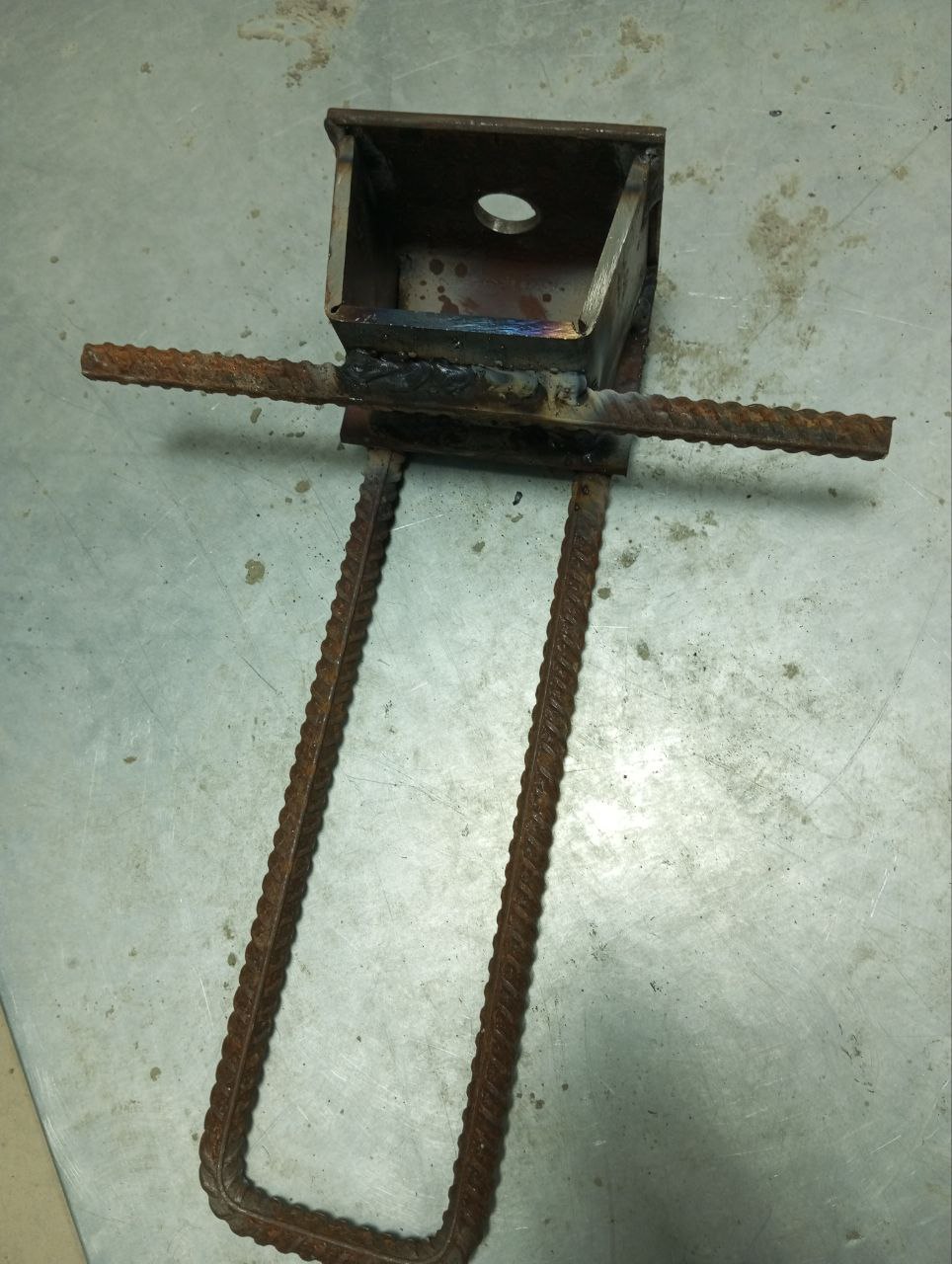

Рис.2. Башмак с приваренной арматурой для анкеровки.

Один башмак выдерживает выдёргивающую нагрузку около 4 тн. На каждой панели имеется по несколько таких башмаков-замков, обеспечивающих надёжное соединение панелей между собой:

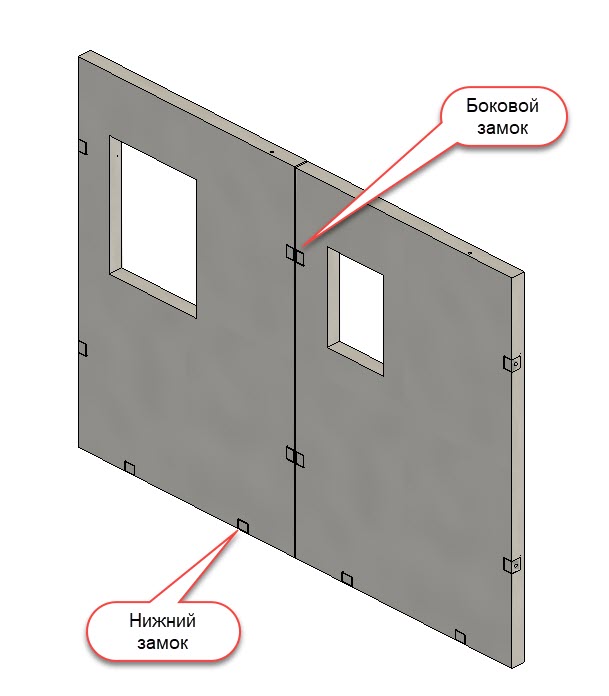

Рис.3. Расположение башмаков (замков) для крепления панели к фундаменту и между собой.

Болтовые соединения позволяют регулировать положение панелей в процессе монтажа, добиваясь нужной геометрии и качества стыка. После окончательного выравнивания панели дополнительно скрепляются между собой сварными соединениями закладных деталей. Сварка в сочетании с болтовыми соединениями обеспечивает высокую жесткость и гарантированную прочность стыков.

Герметизация стыков производится гернитовыми уплотнительными шнурами по ГОСТ 19177-81.

Качество поверхности панелей удовлетворяет категории А4, это означает, что поверхность подготовлена под отделку (оклейка обоями, облицовка) и допускаются местные неровности до 3 мм, а на длине 1 м - отклонения от прямолинейности до 7,5 мм. Отклонения размеров панели соответствует требованиям п. 4.4.1 ГОСТ 12504-2025 - не более +/- 6 мм по длине и +/- 5 мм по высоте.

В соответствии с п. 5.4 ГОСТ 12504-2025 мы периодически проводим испытание наших панелей нагружением и контролем их жесткости и трещиностойкости. На фото ниже пример такого испытания нагружением:

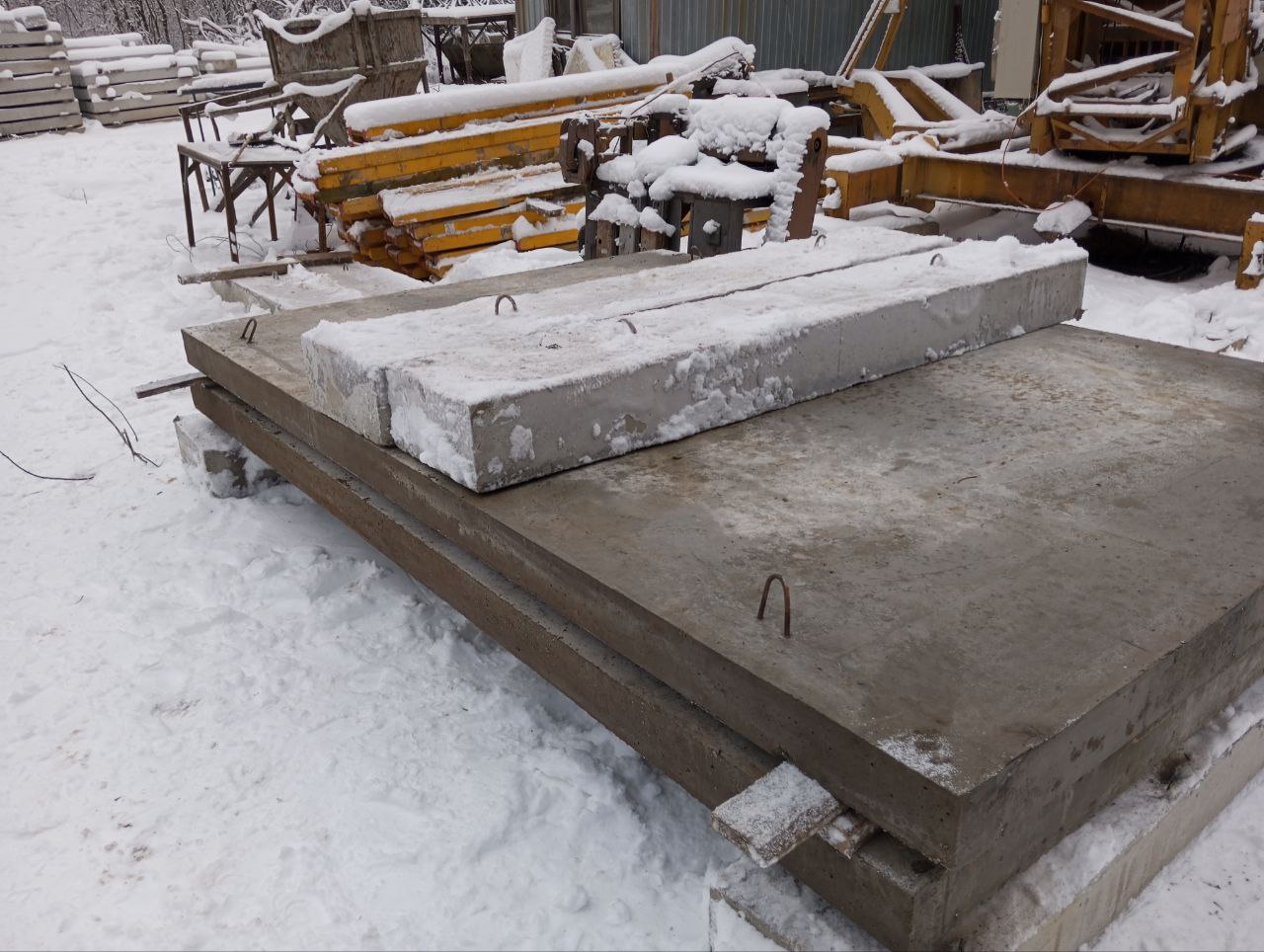

Рис. 4. Проверка панели нагружением массой 800 кг.

Для прокладки электропроводки в теле панелей предусмотрены каналы в виде замоноличенных ПНД-трубок диаметром 24 мм. Схема закладки каналов их количество определяется проектом и/или бланком заказ-наряда в соответствии с требованиями заказчика.

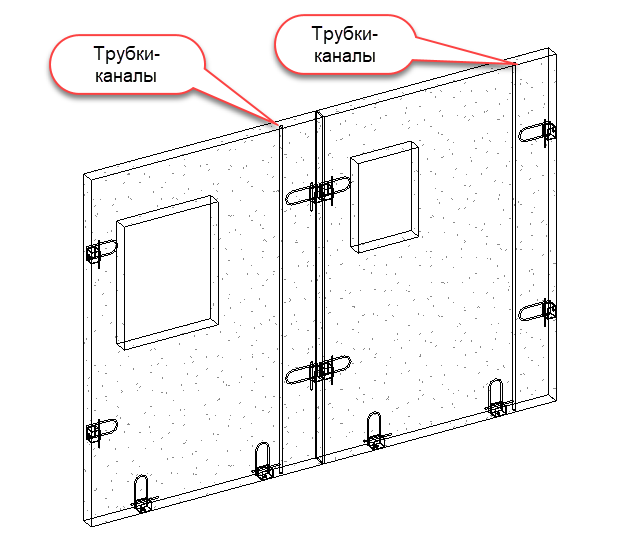

Рис. 5. Схема расположения каналов.

Пример закладки трубки ПНД приведён на фото:.

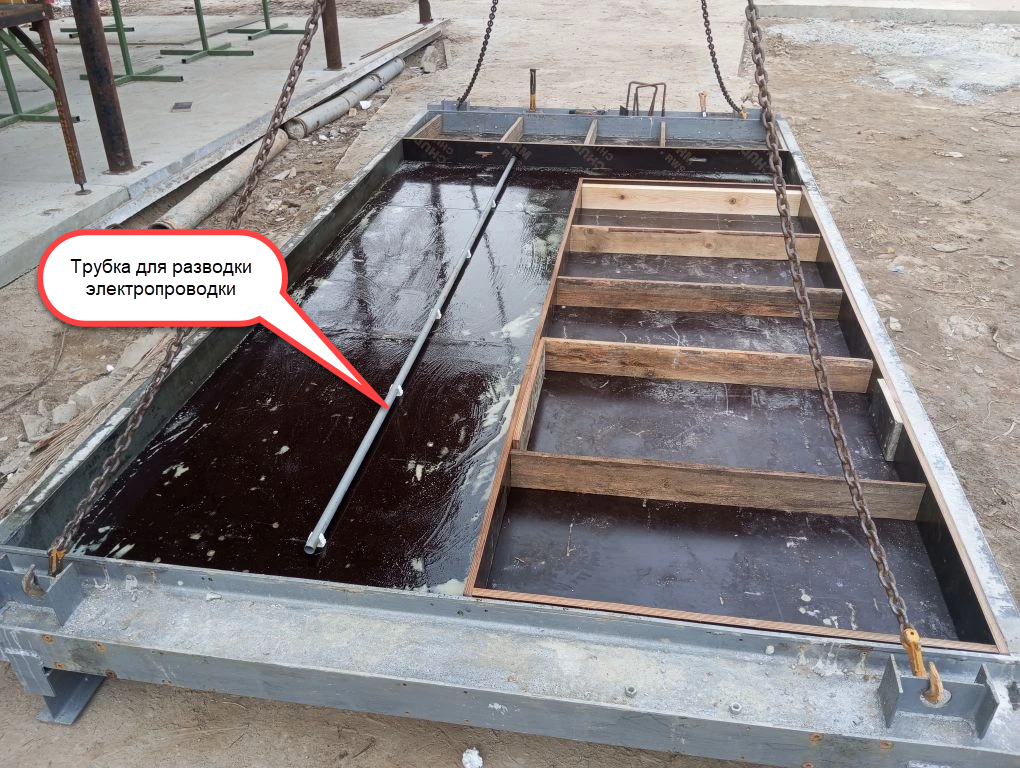

Рис. 6. Пример укладки канала в форму.

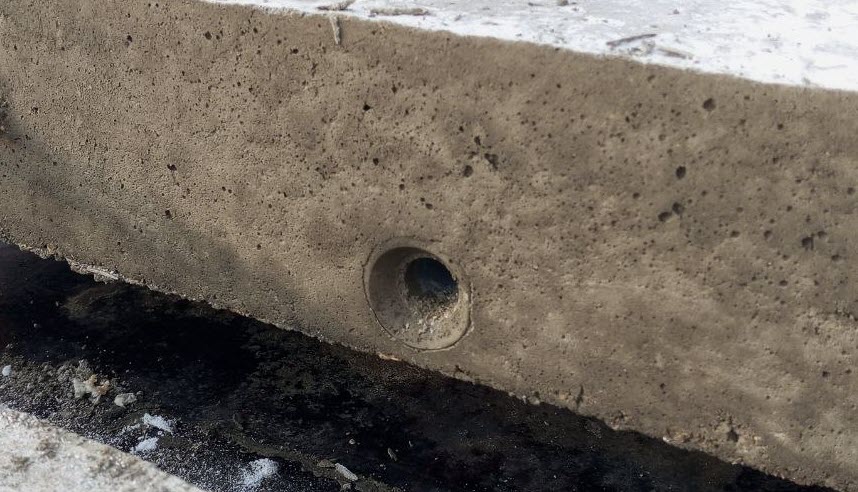

Рис.7. Вход в для электропроводки в канал с верхнего торца панели.

В любом месте по линии канала можно просверлить коронкой глухое отверстие и установить туда подрозетник или соединительную коробку:

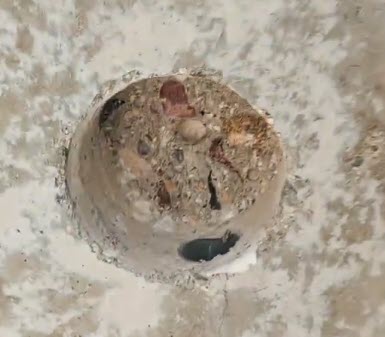

Рис.8. Глухое отверстие для установки подрозетника или соединительной коробки.

При необходимости, в нижней части панели может быть выполнен терморазрыв, если панель опирается на неутеплённый фундамент. В этом случае в панели устанавливаются термовкладыши, которые разделяют конструкцию панели на 2 зоны: теплую и холодную. Установка терморазрывов также определяется проектом и/или бланком заказ-наряда на изготовление панелей.

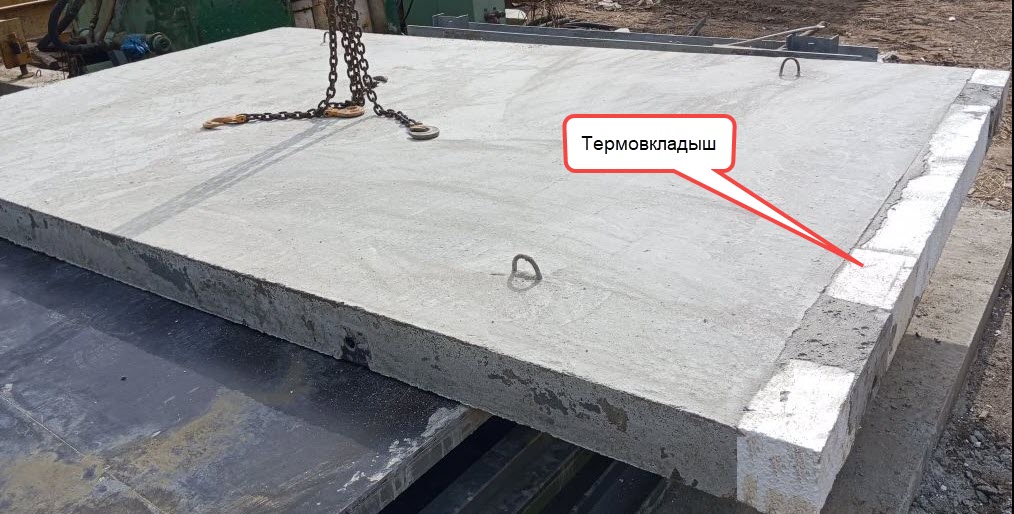

Рис.9. Панель с термовкладышем в нижней части.

Видео-обзор этой технологии можно также посмотреть на наших каналах на YouTube и RuTube.
